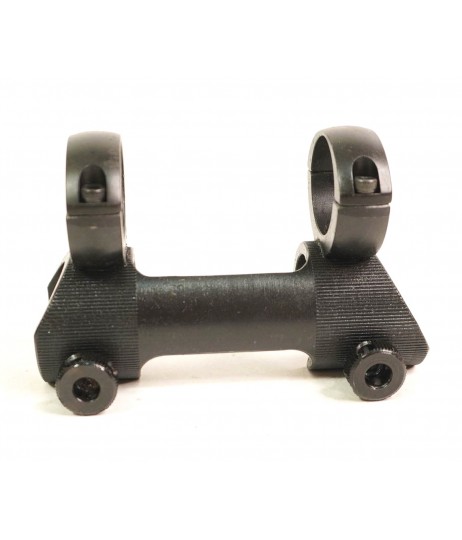

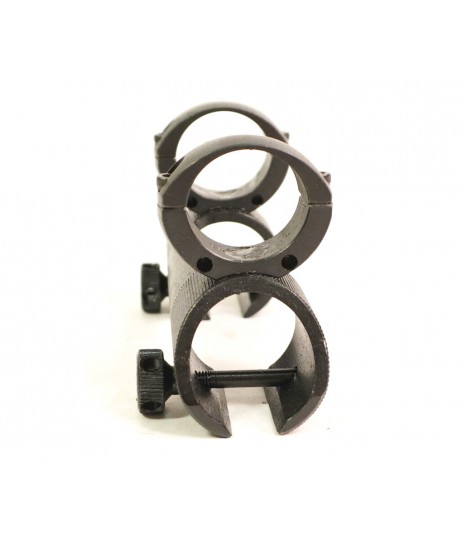

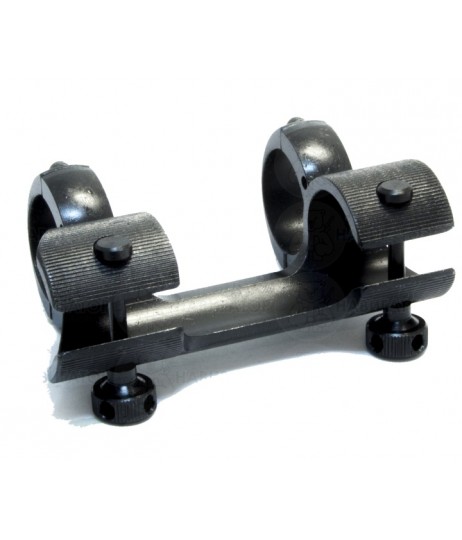

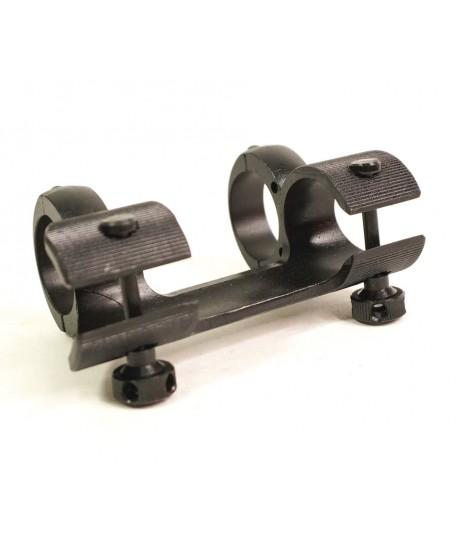

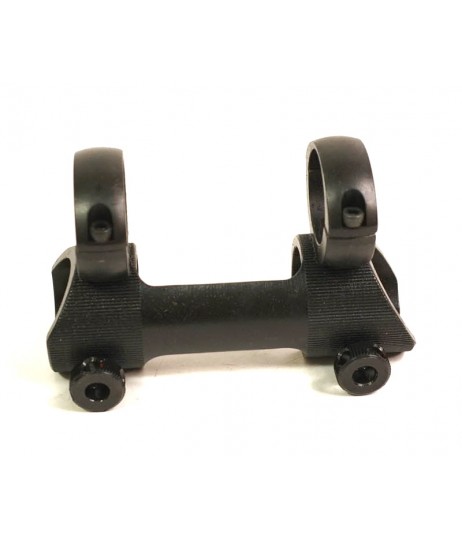

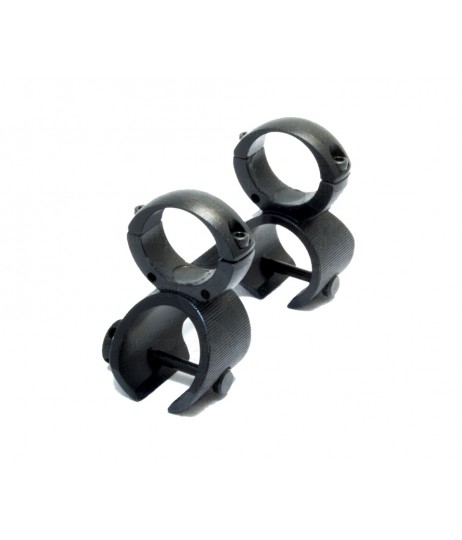

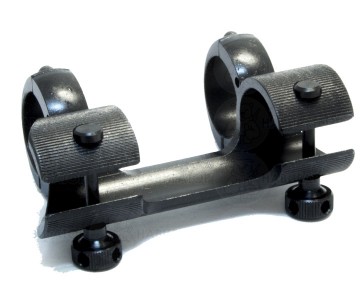

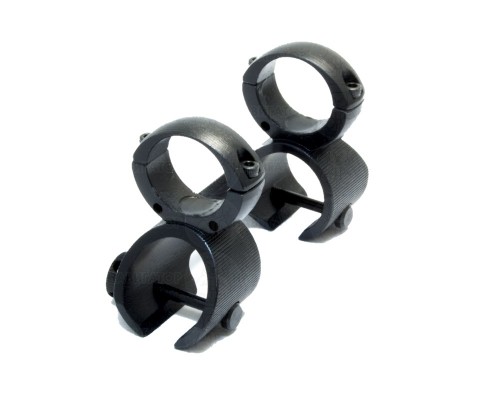

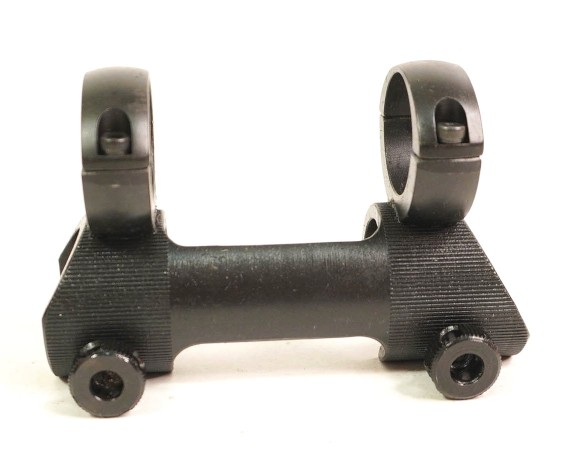

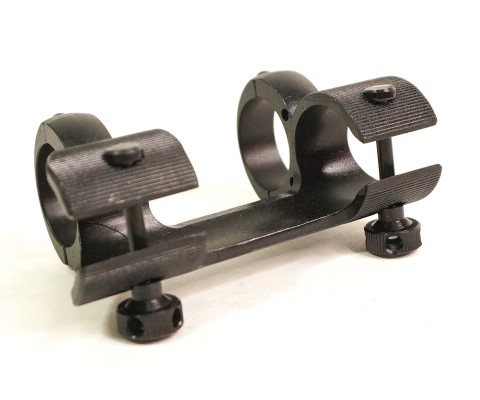

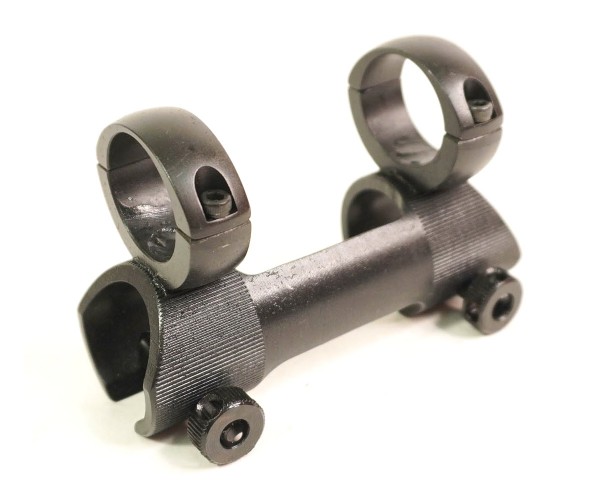

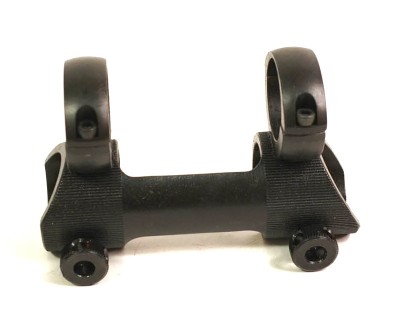

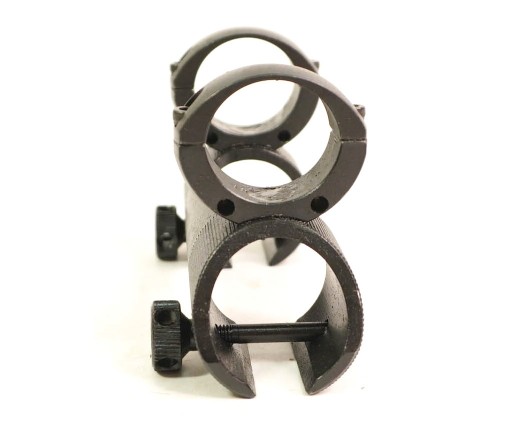

Кронштейн-моноблок ЭСТ 78 (ТОЗ-78,99) 25,4 мм

Характеристики:

Производитель:	ООО НПФ «ЭСТ» (Россия, г. Тула)
Совместимость:	карабины ТОЗ-78, ТОЗ-99, Соболь (БИ-6,7)
Диаметр:	25,4 мм (1")
Крепление:	на «ласточкин хвост» 8,5 мм
Профиль:	высокий
Высота установки прицела:	47,5 мм
Расстояние между кольцами:	47 мм
Материал:	сталь, оксидное покрытие
Цвет:	черный
Размеры:	95 x 65 x 42 мм

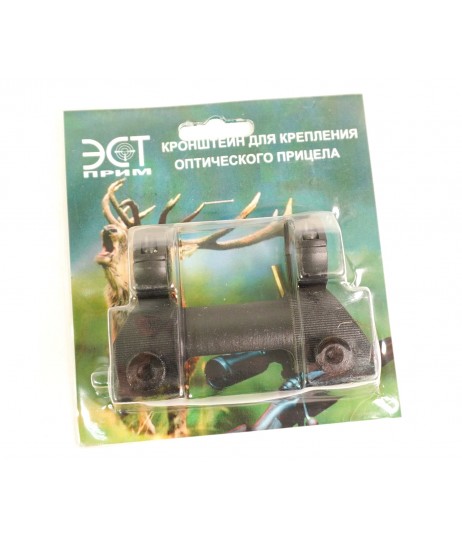

Размеры упаковки:	140 x 132 x 45 мм
Вес:	120 г (220 г - в упаковке)

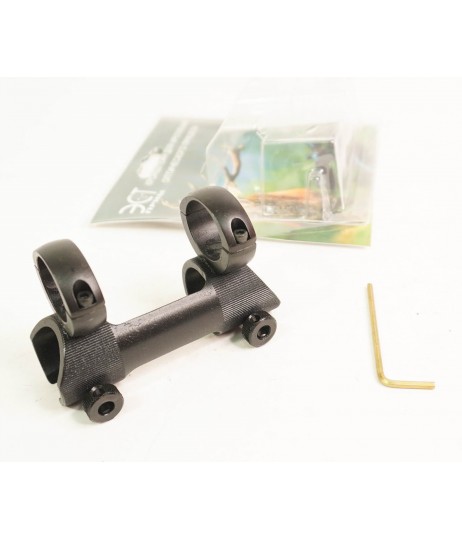

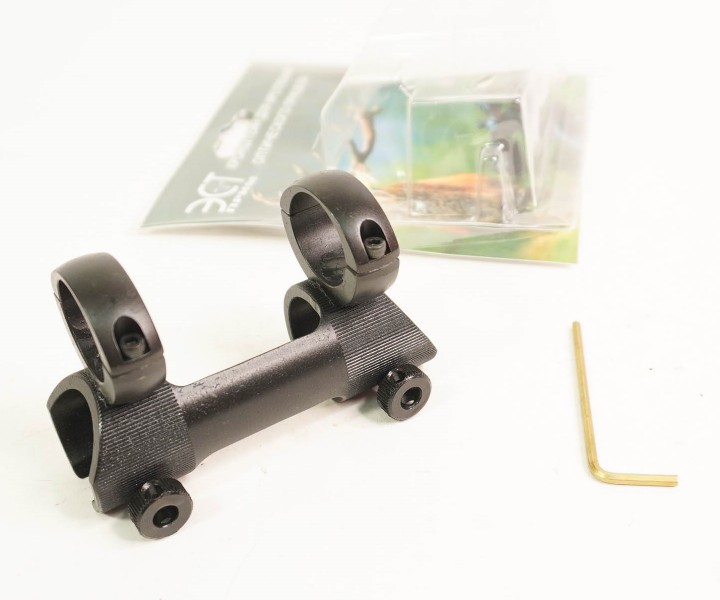

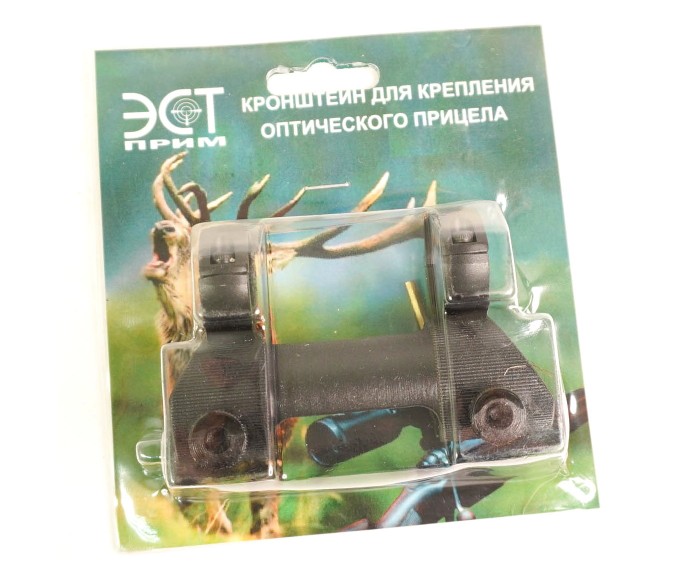

Комплектация (?):	кронштейн, шестигранный ключ, упаковка

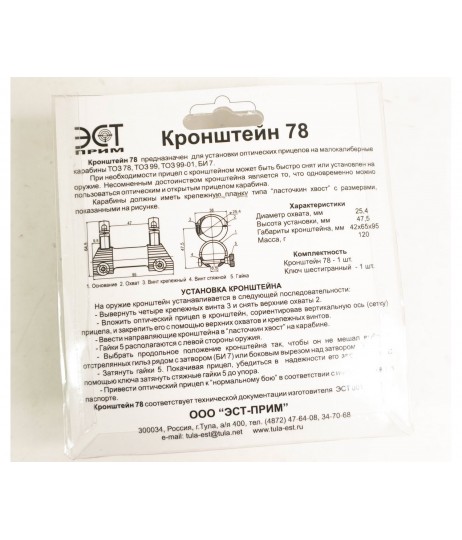

Инструкция:

Описание:

Кронштейны ЭСТ 78 предназначен для установки оптических прицелов на малокалиберные карабины ТОЗ-78, ТОЗ-99, ТОЗ-99-01, БИ-7, имеющее горизонтальную верхнюю планку «ласточкин хвост». Карабины должны иметь крепежную планку типа «ласточкин хвост», диаметром 8,5 мм.

При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие. Жесткая стальная конструкция обеспечивает высокую степень повторяемости установки и, как правило, сохранение ранее выполненной пристрелки. Несомненным достоинством кронштейна является то, что одновременно можно пользоваться оптическим прицелом и открытым прицелом карабина.

Установка кронштейна:

• Вывернуть четыре крепёжных винта и снять верхние охваты
• Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
• Ввести направляющие кронштейна в «ласточкин хвост» на карабине.
• Гайки располагаются с левой стороны оружия.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз или рядом с затвором (карабин БИ 7), или боковым вырезом над затвором (карабин ТОЗ 78)
• Затянуть гайки. Покачивая прицел, убедиться в надёжности его закрепления. С помощью "усилителя", например, монеты, затянуть гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
