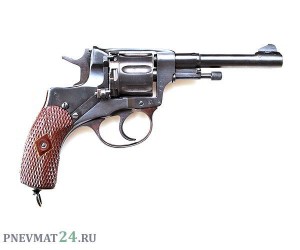

Сигнальный револьвер Р-2 (Наган)

В 1859 г. братья Эмиль и Анри-Леон основали в Льеже (Бельгия) фирму "Фабрик д’Арм Э. и Л." по производству личного оружия, которое благодаря удачным конструкциям пользовалось успехом в полиции и армии.

Первоначально револьверы для русской армии изготавливались в Бельгии, а с 1898 года их начал выпускать оружейный завод в Туле. Имелось два варианта револьвера - некоторые категории рядовых и унтер-офицеров вооружались револьверами с ударно-спусковым механизмом одинарного действия, при котором перед каждым выстрелом нужно взводить курок вручную, а офицеры имели револьверы с ударно-спусковым механизмом двойного действия, позволяющим вести стрельбу и самовзводом, то есть посредством нажима на спусковой крючок без предварительного взведения курка.

На вооружении Красной Армии состояли револьверы обр. 1895 г. только с ударно-спусковыми механизмами двойного действия. Эти револьверы имеют цельнометаллическую рамку, служащую для соединения всех частей револьвера, вращающийся семизарядный барабан и особое устройство, обеспечивающее полную обтюрацию пороховых газов, то есть исключающее прорыв пороховых газов при выстреле через зазор между стволом и барабаном. Это устройство является главной оригинальной чертой револьверов системы Нагана и работает следующим образом: при взведении курка барабан не только поворачивается вокруг своей оси, но и смещается вперед. Находящийся в гнезде барабана патрон своей гильзой, несколько выступающей за головку пули, входит в кольцевое уширение канала ствола. При выстреле гильза раздается в стороны и ее дульце перекрывает зазор между стволом и барабаном.

В целом револьвер прост по устройству и в обращении, достаточно легок, мал по своим размерам и всегда готов к стрельбе. Главным же его недостатком, характерным в принципе для всех револьверов, было то, что для снаряжения барабана патронами требовалось слишком много времени и сама эта операция была достаточно трудоемка, нужно былошомполом вытолкнуть стреляные гильзы из гнезд барабана и по одному вставить в них новые патроны.

По этой причине в конце 20-х годов в СССР была проведена работа по созданию самозарядного пистолета, обладающего благодаря наличию быстросменного магазина и автоматизации процессов перезаряжания большей практической скорострельностью, чем револьвер обр. 1895 г. Таким пистолетом оказался пистолет системы Токарева, принятый на вооружение Красной Армии в 1930 году, однако полностью заменить револьвер в производстве он смог лишь в 1943 году - сказывалась более высокая надежность револьвера.

Калибр 7,62 мм

Патрон 7,62-38R мм

Масса с барабаном без патронов 0,750 кг

Масса со снаряженным барабаном 0,837 кг

Длина 234 мм

Длина ствола 114 мм

Число нарезов 4

Начальная скорость пули 272 м/с

Дульная энергия 170 Дж

Боевая скорострельность 7 выстрелов в 15-20 с

Емкость барабана 7 патронов

Прицельная дальность 50 м

Дальность полета пули 700 м

За основу взят Сигнальный Пистолет МР-313, Наган-С "Блеф", Р-2, либо ММГ Нагана.

Данный сигнальный пистолет предназначен для производства сигнальных выстрелов с капсюлей "Жевело" или КВ-21, вставляемых во втулки к каморах барабана. Звук выстрела капсюлем очень слабый и "неправдоподобный". Для светозвуковой имитации использования боевого патрона были проведены следующие работы по приведению сигнального пистолета в состояние, позволяющее производить стрельбу холостыми патронами своего типа или 9РА:

1. Изготовлен лейнер внутренним даметром 8мм в фальшствол. В основание мушки вставлена шпилька, перекрывающая канал ствола, для предотвращения выстрела твёрдым предметом.

2. Из камор барабана удалены втулки и сделаны соответствующие гнёзда под соответствующий патрон холостой, коими могут быть 7,62х38, 9РА, МПУ-П, МПУ-ПС, переснаряжаемые картриджи, патроны ПМ, .380МЕ, .357, .38 и т.д. на ваш вкус.

3. В шомпольную трубку вставлен и заварен штифт, препятствующий смене барабана.
4. Ствол подварен к раме

Комплекс проведённых операций не позволяет стрелять из данного предмета боеприпасами, а использовать только холостые патроны, имеющееся в свободной продаже и не являющиеся боеприпасами, или переснаряжаемые картриджи. Исключается использование барабана в боевом огнестрельном оружии, так как он сделан несъёмным. Равно как и рамка, которая имеет деактив путём исключения замены ствола и барабана, исключающего использование боеприпасов. То есть данный Сигнальный пистолет как был сигнальным пистолетом, предназначенным лишь для подачи светозвуковых сигналов, так им и остался с юридической точки зрения в соответствии с законом "Об оружии" 150-ФЗ, но приобрёл возможность производить сигнальные выстрелы, более соответствующие по светозвуковому эффекту боевому образцу Наган, нежели чем изначальный. Также вставлена шпилька в имитатор ствола, препятствующая выстрелу резиновой пулей или дробью.
